• Rund 43.000 Bilder – ein dreidimensionales Modell

    Die beiden Studenten des Master-Studiengangs „Geodäsie und Geoinformatik“ (jetzt „Geoinformationswissenschaften“) bauten den Scanner in Kooperation mit der TU Darmstadt und der Hochschule Darmstadt nach einem dort entwickelten Vorbild auf, bestehend unter anderem aus einer Kamera, einem Beleuchtungssystem und einer Steuerelektronik für zwei Motoren. Für den Einsatz des Scanners entwickelten sie das Messverfahren weiter und konnten damit die Genauigkeit des Scanners deutlich steigern.

    Das präparierte Insekt wird zwischen zwei Halbkugeln montiert und mithilfe der Motoren gedreht. Die Kamera fährt dabei auf Schienen vor und zurück und bildet jeweils eine Ebene des Insektes scharf ab. Die schärfsten Bereiche eines Bildstapels von 120 Einzelbildern werden zu einem maximal scharfen Bild montiert („Focus Stacking“). So werden an 356 Positionen also insgesamt 42.720 Bilder gemacht. Aus allen Bildpositionen wird dann ein dreidimensionales Modell erzeugt.

    Die Master-Studenten Niklas Haase (li.) und Paul Kalinowski (re.) entwickelten den Insektenscanner im Labor für optische 3D-Messtechnik der Jade Hochschule weiter. Fotos: Piet Meyer/Jade HS
    Die Master-Studenten Niklas Haase (li.) und Paul Kalinowski (re.) entwickelten den Insektenscanner im Labor für optische 3D-Messtechnik der Jade Hochschule weiter. Fotos: Piet Meyer/Jade HS

    Hochgenaue Messungen erleichtern Bestimmung der Insekten

    „Das Scanverfahren ermöglicht sehr detaillierte Bilder“, erklärt Haase. „Es lassen sich Details am Objekt von bis vier Mikrometer erfassen. Im Vergleich: ein Haar ist etwas 40 Mikrometer dick.“ Auch Messungen, die am 3D-Modell durchgeführt werden können, seien sehr präzise, ergänzt Kalinowski: „Aufgrund der hohen Qualität des 3D-Modells lassen sich Messungen am Objekt mit sehr hoher Genauigkeit durchführen.“ So können auch kleinste Entfernungen, wie etwa Abstände der Fühlerglieder, gemessen werden, was besonders für die Bestimmung von Insekten wichtig sein kann.



    Nahaufnahme eines Insektes vor dem Kameraobjektiv.
    Nahaufnahme eines Insektes vor dem Kameraobjektiv.

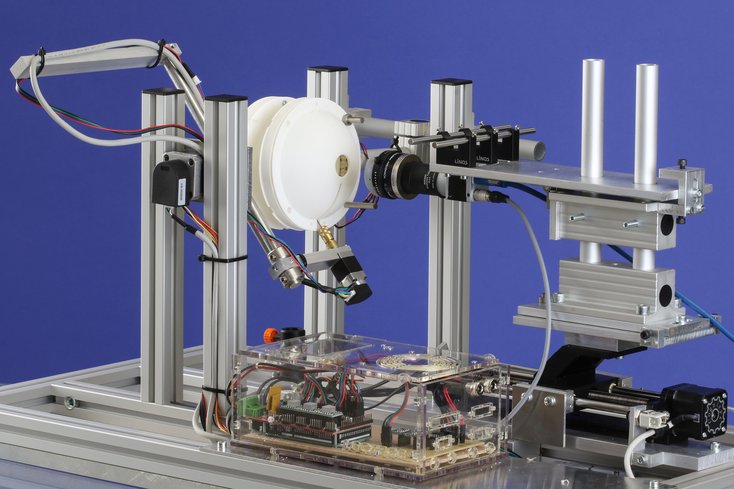

    Das präparierte Insekt wird zwischen zwei Halbkugeln montiert und mithilfe der Motoren gedreht. Die Kamera fährt dabei auf Schienen vor und zurück. So werden aus 356 Positionen jeweils 120 Einzelbilder gemacht – also insgesamt 42.720 Bilder.
    Das präparierte Insekt wird zwischen zwei Halbkugeln montiert und mithilfe der Motoren gedreht. Die Kamera fährt dabei auf Schienen vor und zurück. So werden aus 356 Positionen jeweils 120 Einzelbilder gemacht – also insgesamt 42.720 Bilder.

    Das Projekt wurde von Prof. Dr. Thomas Luhmann und Heidi Hastedt betreut und ist Teil des Master-Studiengangs „Geoinformations-wissenschaften“ am Campus Oldenburg. Bewerbungen für den Master-Studiengang sind noch bis zum 15. September im Online-Portal ecampus möglich.

    Kooperation mit dem Landesmuseum Natur und Mensch

    Zum Einsatz kommt der Scanner für Objekte aus dem Oldenburger Landesmuseum Natur und Mensch. „Das gescannte Typenmaterial ist einzigartig und stammt oft von seltenen Arten. Es hat einen großen Wert für die Wissenschaft“, erklärt Michael Demanowski, wissenschaftlicher Mitarbeiter im Landesmuseum. „Digitale Modelle und Scans eignen sich dazu, sensibles Sammlungsmaterial in digitaler Form zu sichern, da es nicht auszuschließen ist, dass die Objekte durch Schadensfälle wie etwa Brände oder Wasserschäden sowie durch Schädlinge beschädigt werden könnten.“ Auch ließen sich die digitalen Modelle anderen Wissenschaftler_innen weltweit unkompliziert zugängig zu machen.

    Die Insektensammlung des Landesmuseums Natur und Mensch umfasst rund 300.000 Insekten. Derzeit wird die serienmäßige Vermessung dieser Sammlung vorbereitet. Erste Objekte des Typusmaterials konnten bereits erfolgreich erfasst werden.


    Beispiele von in Darmstadt gescannten Insekten finden sich unter https://sketchfab.com/disc3d.
