VORGABEN

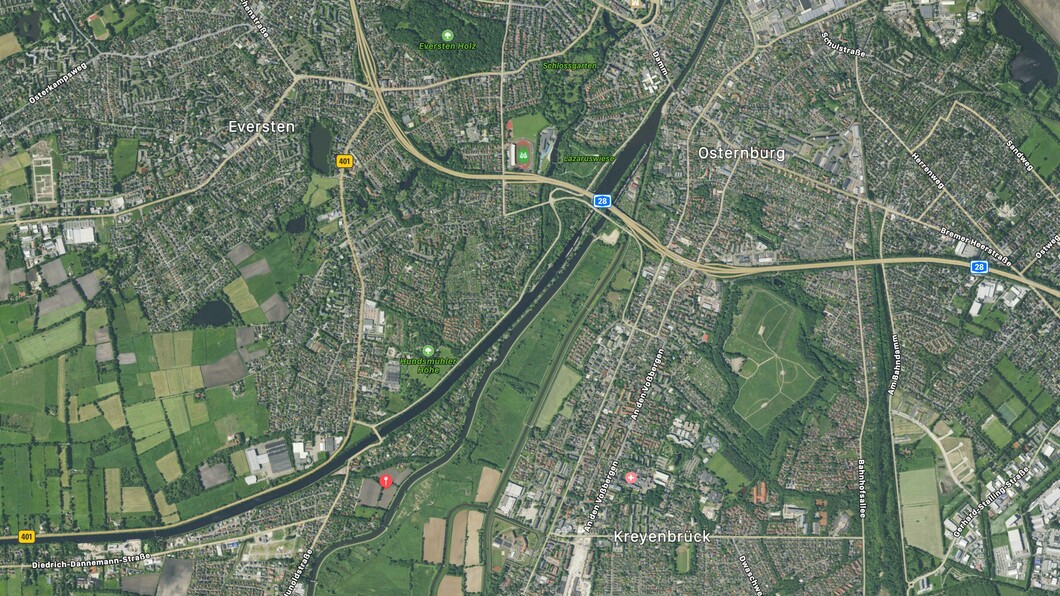

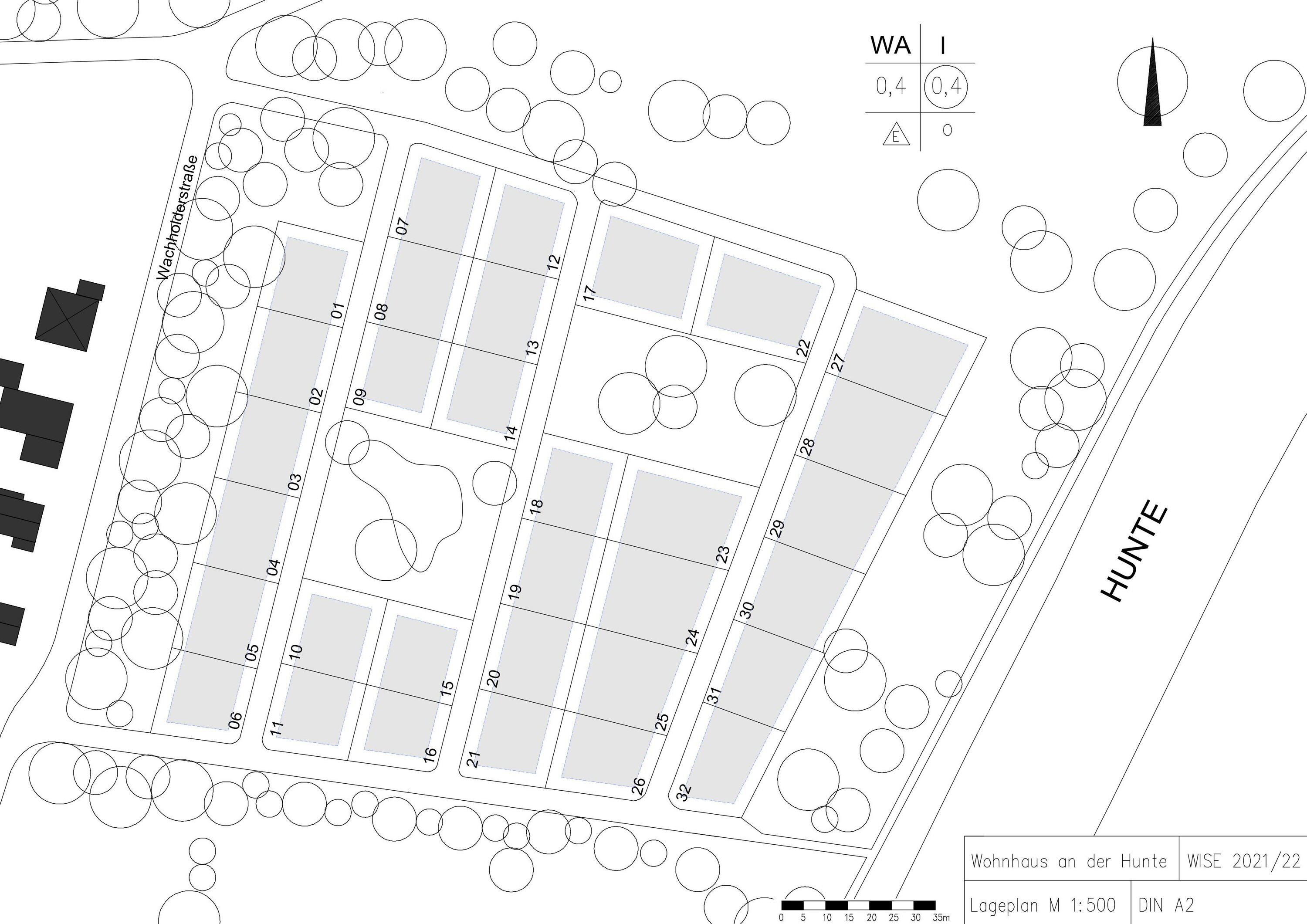

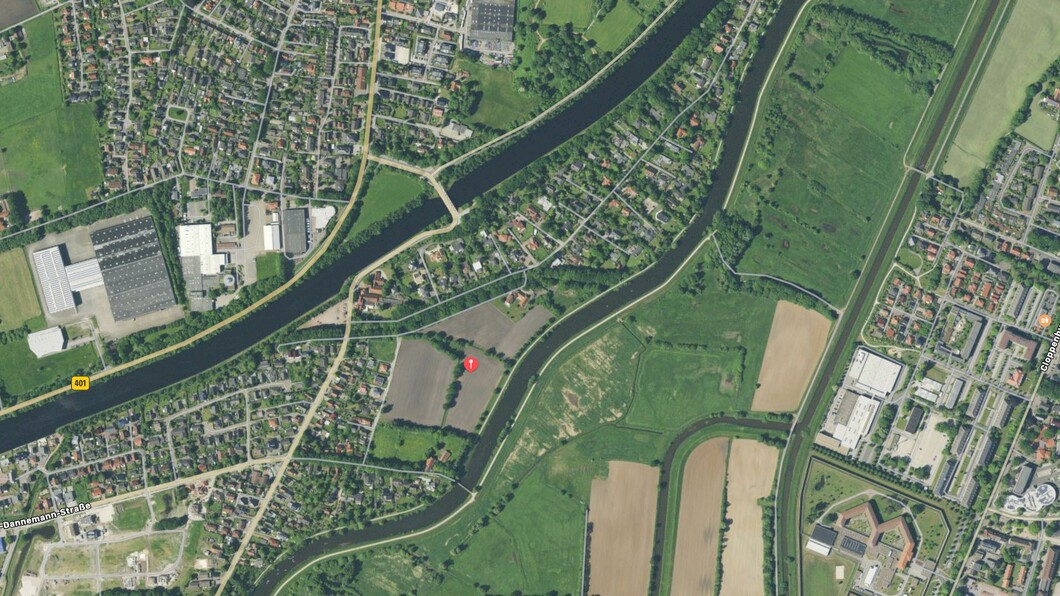

GRUNDSTÜCK AN DER HUNTE GEM. LAGEPLAN, GEBÄUDEGRUNDFLÄCHE MAX. 8m x 6m, MASSIVBAU - 2-SCHALIGES MAUERWERK, DECKE IN STAHLBETONBAUWEISE, FLACHDACH

RAUMPROGRAMM

WOHN-& ESSZIMMER, KÜCHE, SCHLAFZIMMER, BAD, HWR, HAUSANSCHLUSSRAUM

NUTZUNG

WOHNHAUS ODER FERIENHAUS FÜR 1-2 PERSONEN

LEISTUNGEN

• ENTWURFSPLANUNG
  • GRUNDRISS M 1:100
  • ANSICHTEN M 1:100
  • SCHNITT M 1:100
  • LAGEPLAN M 1:200

• WERKPLANUNG
  • GRUNDRISS M 1:50
  • QUERSCHNITT M 1:50
  • 2 ANSICHTEN M 1:50
  • FASSADENSCHNITT ALS DREITAFELPROJEKTION M 1:20
  • DARSTELLUNG DES TRAGSYSTEMS IN AXONOMETRIE M 1:100

• DETAILPLANING
  • SCHNITT DURCH DEN SOCKEL / DAS FUNDAMENT M 1:5
  • SCHNITT DURCH DIE DACHKANTE M 1:5
  • DACHAUFSICHT M 1:100 DARSTELLUNG DER DACHENTWÄSSERUNG

• SAALÜBUNGEN
  • MAßORDNUNG
  • GRUNDRISS MAßORDNUNG M 1:50
  • DETAIL SOCKEL M 1:5
  • DETAIL ATTIKA M 1:5

weitere Informationen auf Moodle unter Kurs: BA 2.1 Konstruktives Entwerfen 1 // WiSe21/22 // Prof. Willmann (jade-hs.de).
