Alina Bolenz | Konstruieren 1 | Ferienhaus

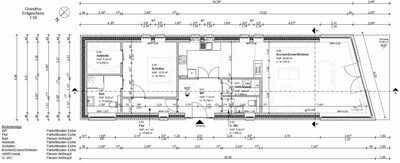

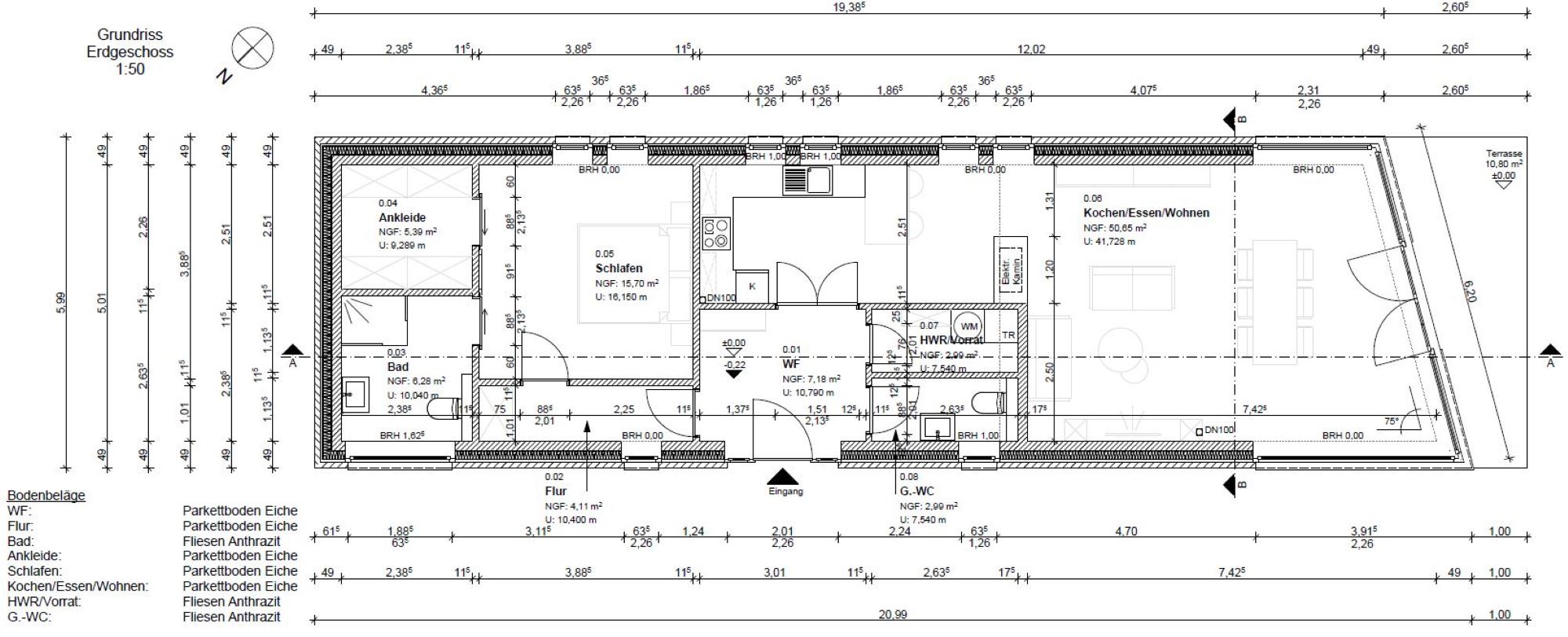

Werkplan Grundriss EG
  • Werkplan Grundriss EG
    Werkplan Grundriss EG

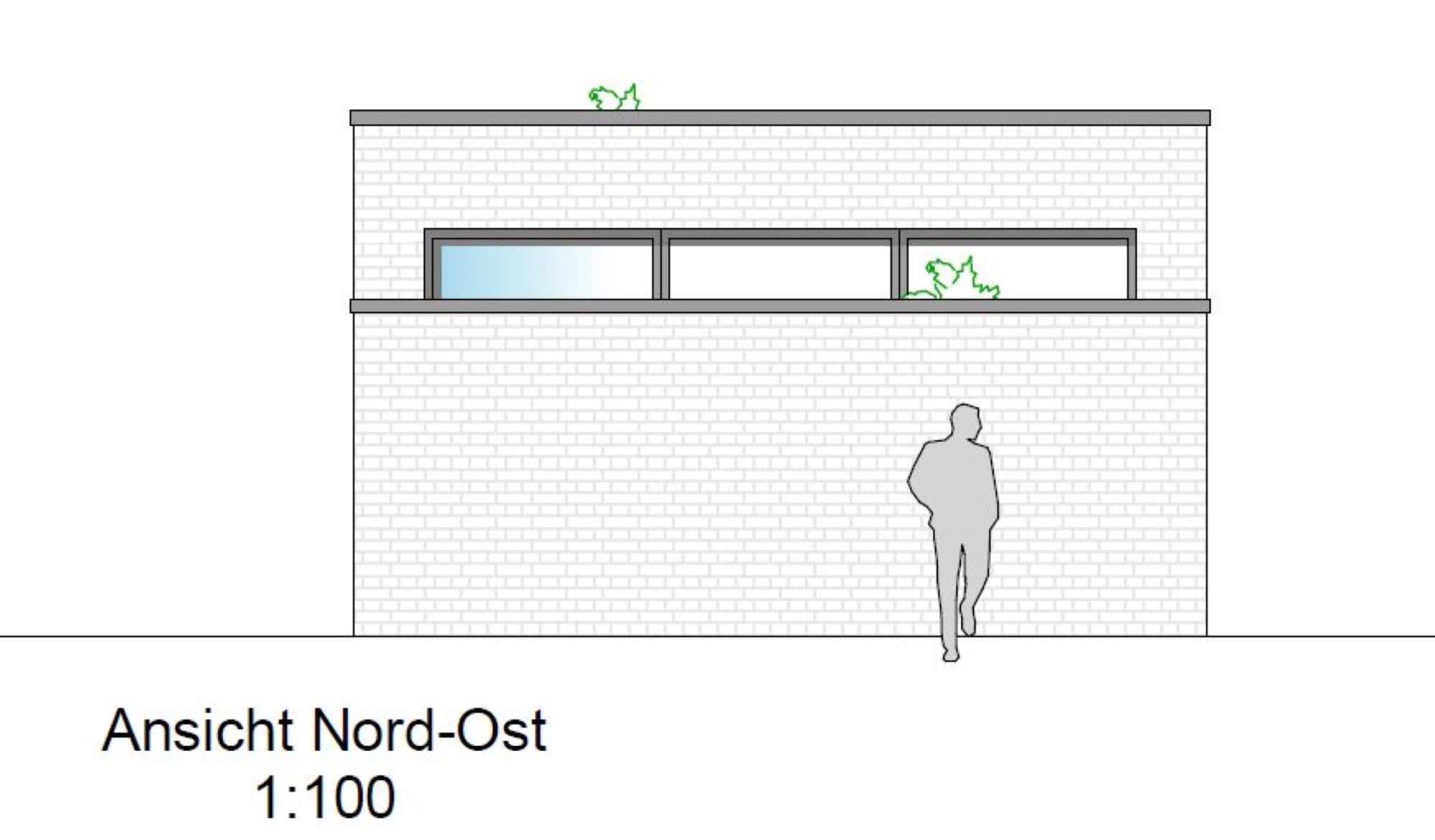

  • Ansicht Nord-Ost
    Ansicht Nord-Ost

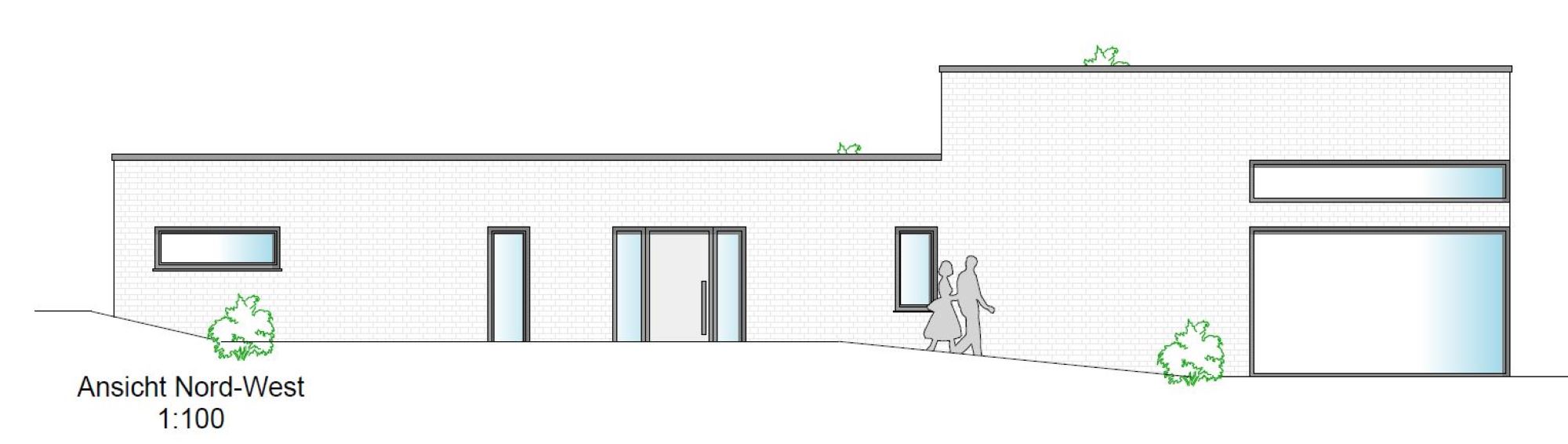

  • Ansicht Nord-West
    Ansicht Nord-West

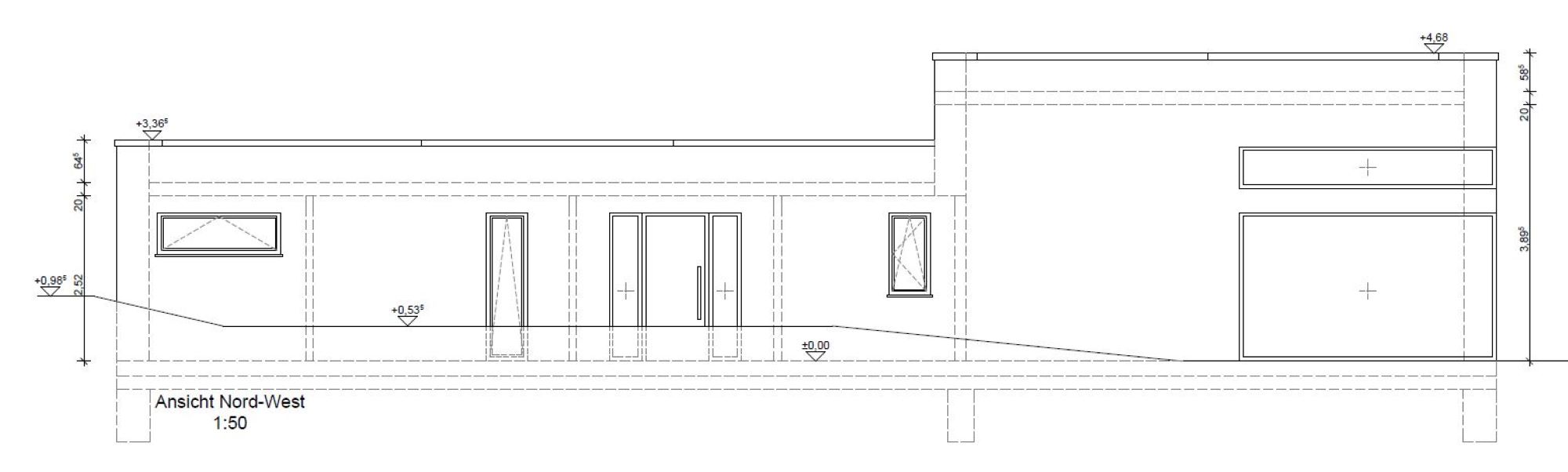

  • Ansicht Nord-West Werkplanung
    Ansicht Nord-West Werkplanung

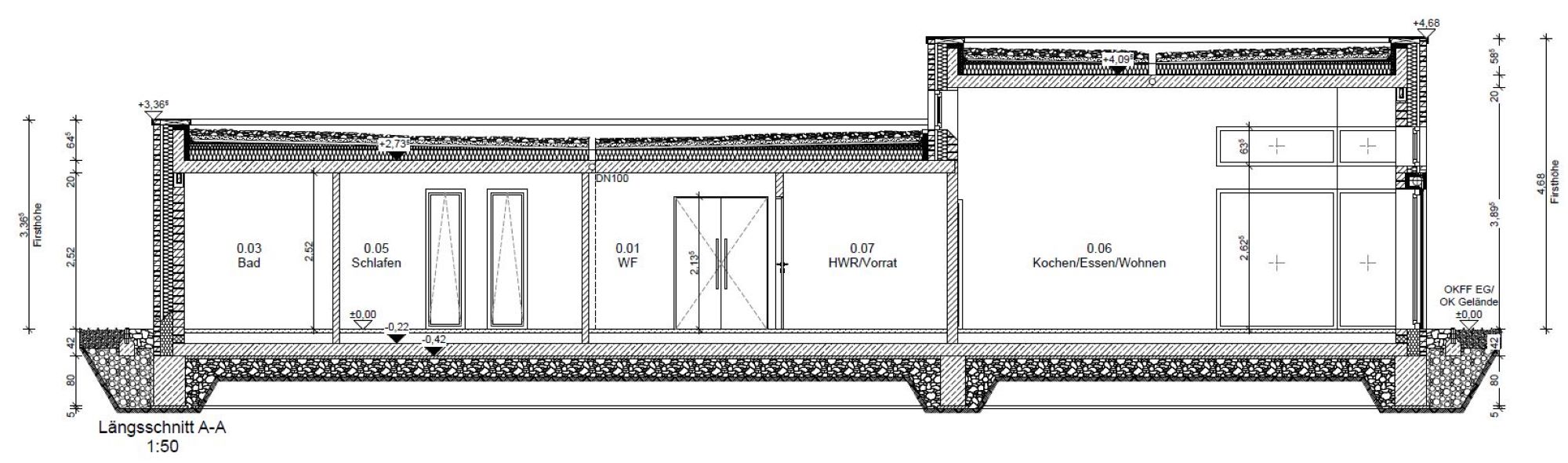

  • Längsschnitt
    Längsschnitt

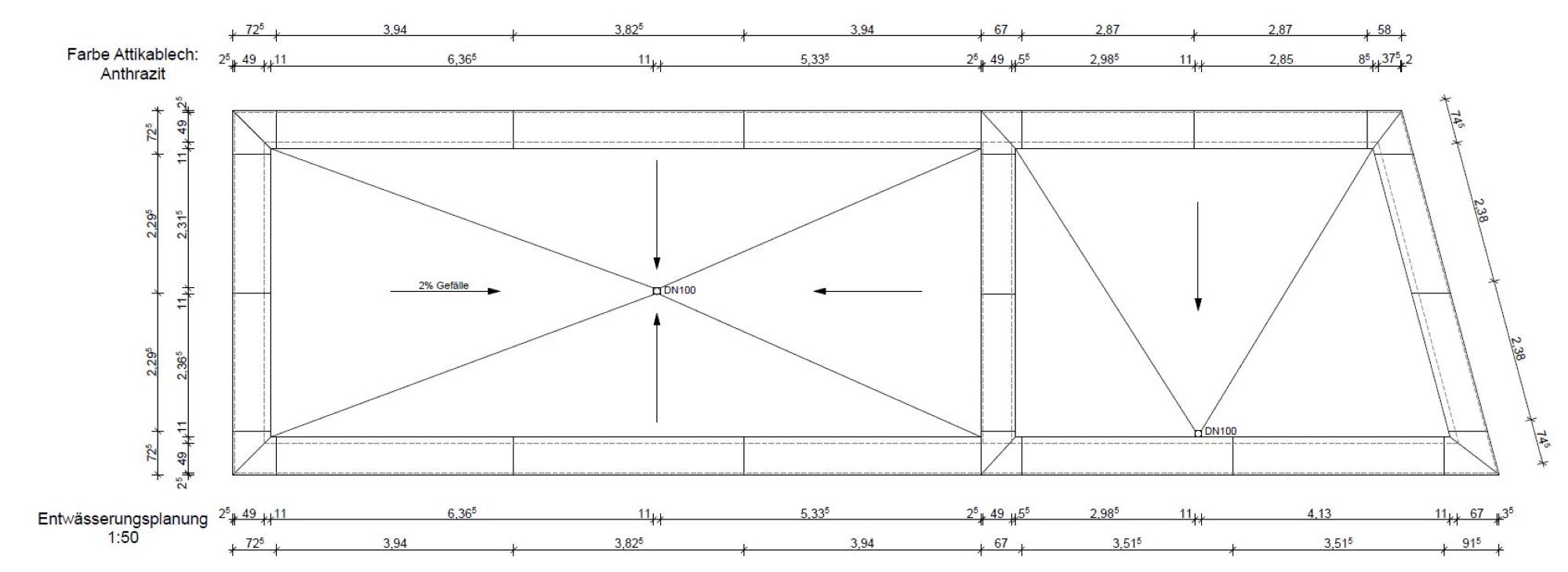

  • Entwässerungsplan
    Entwässerungsplan

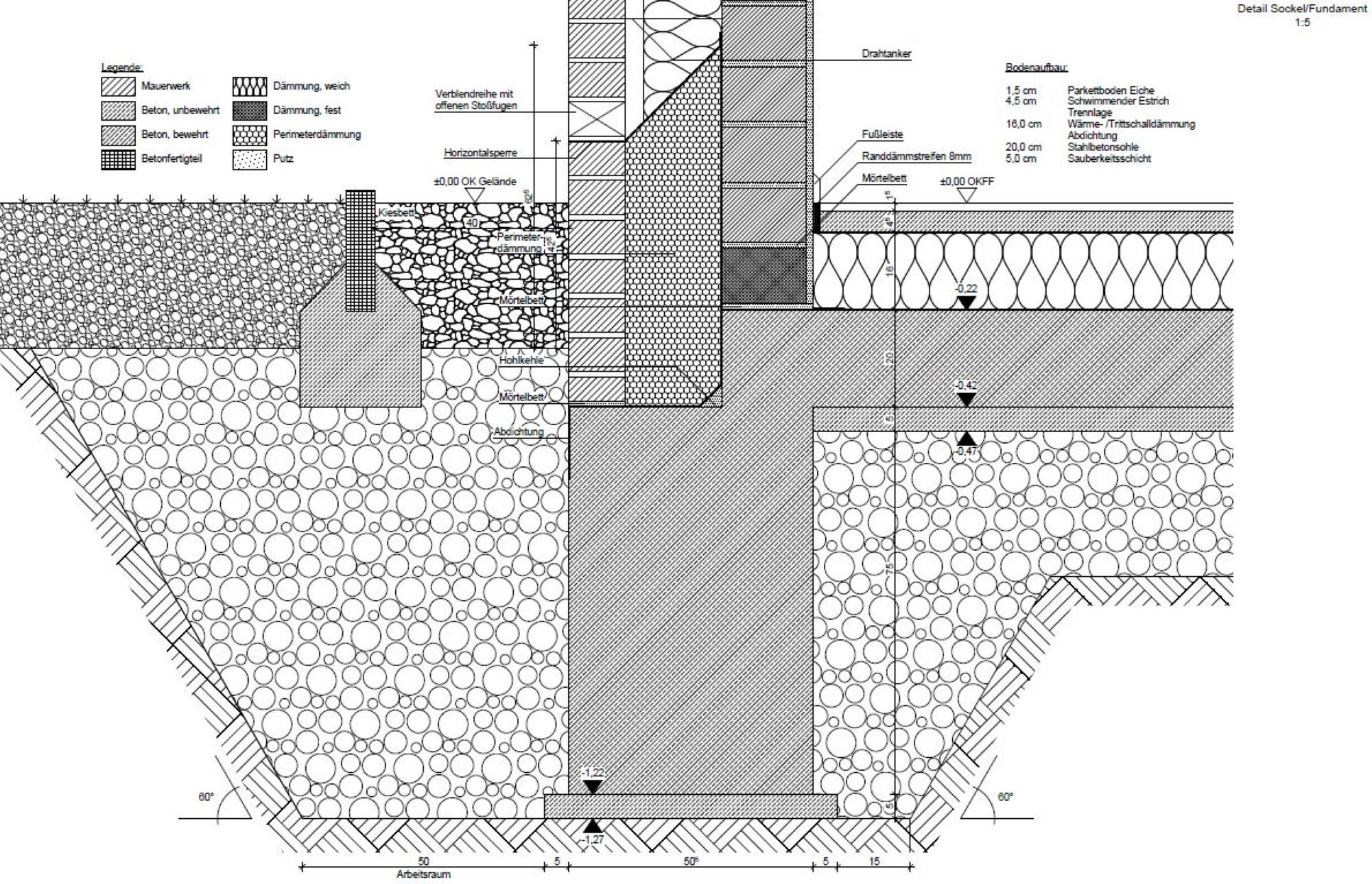

  • Detail Sockelanschluss
    Detail Sockelanschluss
Werkplan Grundriss EGWerkplan Grundriss EGAnsicht Nord-OstAnsicht Nord-OstAnsicht Nord-WestAnsicht Nord-WestAnsicht Nord-West WerkplanungAnsicht Nord-West WerkplanungLängsschnittLängsschnittEntwässerungsplanEntwässerungsplanDetail SockelanschlussDetail Sockelanschluss
Bitte auf das Bild klicken

Das Projekt im ersten Semester war, ein Ferienhaus für 1-2 Personen zu entwerfen und zu konstruieren. Hierbei waren die Maße des Gebäudes, die Raumaufteilung in Abschnitten und die Dachform (Flachdach) vorgegeben. Das Konstruktionsprinzip sollte dem zweischaligen Mauerwerk entsprechen.
Ich wollte Wohnen und Privates (Schlafen) deutlich trennen, weshalb man vom Windfang aus direkt in die Küche mit dem angrenzenden Wohnzimmer gelangen kann. Das Schlafzimmer ist durch einen zusätzlichen Flur erreichbar. Somit kann man sich, wenn z. B. nur der Partner Besuch hat, ungestört zurückziehen und sich dort frei bewegen, ohne vom Besuch gesehen zu werden.
